| MOQ: | 1 |
| Preis: | negatiation |
| Standardverpackung: | schweißender FD-B4S 7 Achsen-Roboterroboterarm und Brennschneider und tig-Schweißgeräte für Verkauf |
| Lieferfrist: | 4-12 Woche |
| Zahlungs-Methode: | L/C, T/T, Western Union |
| Lieferkapazität: | 50 |

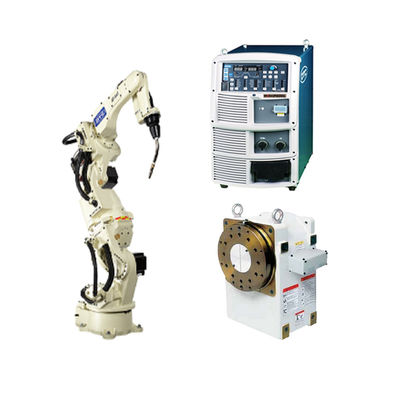

Roboterschweißen FD-B4S 7-Achsen-Roboterarm und Schweißbrenner und WIG-Schweißmaschinen zum Verkauf für OTC
Produktbeschreibung
| Spezifikation | Wert |
| Anzahl der Achsen | 7 |
| Maximale Nutzlast | 4 kg |
| Positionsgenauigkeit | +/- 0,08 mm (Hinweis 1) |
| Horizontale Reichweite | 1435 mm |
| Vertikale Reichweite | 2446 mm |
| Antriebsleistung | 3550 W |
| Arbeitsbereich, Arm, J1 (Rotation) | +/- 170º |
| Arbeitsbereich, Arm, J2 (Unterarm) | -145º~+70º |
| Arbeitsbereich, Arm, J3 (Oberarm) | -170°~ +142,6° |
| Arbeitsbereich, Handgelenk, J4 (Schwenken) | +/- 155° |
| Arbeitsbereich, Handgelenk, J5 (Biegen) | -45°~ +225°(Hinweis 2) |
| Arbeitsbereich, Handgelenk, J6 (Verdrehen) | +/- 205° (Hinweis 2) |
| Maximale Geschwindigkeit, Arm, J1 (Rotation) | 3,66 rad/s {210°/s} |
| Maximale Geschwindigkeit, Arm, J2 (Unterarm) | 3,66 rad/s {210°/s} |
| Maximale Geschwindigkeit, Arm, J3 (Oberarm) | 3,66 rad/s {210°/s} |
| Maximale Geschwindigkeit, Handgelenk, J4 (Schwenken) | 7,33 rad/s {420°/s} |
| Maximale Geschwindigkeit, Handgelenk, J5 (Biegen) | 7,33 rad/s {420°/s} |
| Maximale Geschwindigkeit, Handgelenk, J6 (Verdrehen) | 10,5 rad/s {600°/s} |
| Handgelenkbelastung, zulässiges Moment, J4 (Schwenken) | 10,1 N*m |
| Handgelenkbelastung, zulässiges Moment, J5 (Biegen) | 10,1 N*m |
| Handgelenkbelastung, zulässiges Moment, J6 (Verdrehen) | 2,94 N*m |
| Handgelenkbelastung, zulässiges Trägheitsmoment, J4 (Schwenken) | 0,38 kg*m@2 |
| Handgelenkbelastung, zulässiges Trägheitsmoment, J5 (Biegen) | 0,38 kg *m^2 |
| Handgelenkbelastung, zulässiges Trägheitsmoment, J6 (Verdrehen) | 0,03 kg *m^2 |
| Querschnittsfläche des Armbetriebs | 2,57 m^2 x 340° |
| Umgebungsbedingungen | 0 ~ 45°C, 20 ~ 80 %RH (Keine Kondensation) |
| Masse | 189 kg |
| Oberarm-Nutzlastkapazität | 10 kg (Hinweis 3) |
| Installationsart | Bodentyp |
| Farbe | Weiß (Munsell 10GY9/1) |
Unser FD-B4S, 7-Achsen-Lichtbogenschweißroboter mit Durcharm-Design ist ideal für enge Räume mit kurzer und mittlerer Reichweite und überfüllten Schweißzonen. Ein Durcharm-Design führt zu einem schlanken Manipulator ohne äußere Kabel oder Leitungen, die die Bewegung behindern oder in schwer zugänglichen oder überfüllten Bereichen hängen bleiben.
• Die Drehung der 7. Achse ermöglicht die Vermeidung von Interferenzen, ohne die Position und/oder Ausrichtung des Werkzeugs am Armende zu verändern
• Behält jederzeit den optimalen Winkel und die optimale Ausrichtung des Werkzeugs am Armende bei, was zu einer verbesserten Schweißqualität und einfacherer Programmierung führt
• Bietet einen großen Arbeitsbereich mit einem unabhängig gelenkigen Arm
• Nahtlose digitale Verbindung mit allen Schweißstromquellen der Marke OTC DAIHEN
• Verbesserte Vibrationsdämpfungssteuerung sorgt für eine reibungslose Roboterbewegung
• Eingebauter mechanischer Stoßsensor
• Single-Source-Technologie – alle Komponenten werden von OTC DAIHEN hergestellt.
• Hochflexibles Design unterstützt die meisten Schweißanwendungen
• Windows XP-basierte offene Architektur
• Große Speicherkapazität und 40 Eingangs-/40 Ausgangssteuersignale
• Erweiterte SPS-Funktionen ermöglichen die Bearbeitung von Leiterdiagrammen direkt über das Teach-Pendant
• Netzwerkfunktionen – verbindet sich mit Ethernet-, DeviceNet- und PROFIBUS-Verbindungen (erfordert möglicherweise zusätzliche Hardware)
• Icons unterstützen schnelles und einfaches Lehren
• 640×480 VGA-Farbbildschirm mit LED-Hintergrundbeleuchtung 65536 Farben
• 3-Positionen-Freigabeschalter sorgt für erhöhte Sicherheit
• Multi-Screen-Funktion ermöglicht es dem Benutzer, bis zu 4 Bildschirme gleichzeitig anzuzeigen
• On-Screen-Hilfefunktion mit vollständigen Bedienungsanleitungen
• Standard-Touchscreen-Anzeige mit Jog-Dial-Bedienung
Firmeninformationen
FAQ
1. Schnelle Lieferung
Für gängige Teile können wir die Ware innerhalb von 3 Tagen liefern
2. Originalprodukte
Alle von uns verkauften Produkte stammen vom Originalhersteller. Wir reichen alle Herstellerunterlagen ein, sobald wir die Lieferung abgeschlossen haben.
3. Qualitätssicherung
4. Technischer Support
Einschließlich Inspektion, Reparatur und Wartung können wir alle Arten von technischem Support leisten.
5. Schnelle Antwort
Unsere Mitarbeiter sind 24 Stunden online und beantworten Ihre Fragen sehr schnell.
Video
Video
Video
Video
Video
|
|
